小赢说：

很多时候，完成一项发明的驱动力是经济利益。但是，对于一些有情怀的发明家来说，创新的终极奥义却是为了抚慰全人类的创伤。这些人是科技界的大侠，因为“侠之大者，为国为民”。

科技飞速发展、物质极大丰富的今天

战争、自然灾害仍然成为地球挥之不去的创伤

大量难民因此背井离乡、居无定所

为了让难民过上更有尊严的生活

瑞典的一群设计师从2010年开始

设计了一款名为“better shelter”的临时建筑物，

得到了宜家基金会及国际难民组织的资助

并被美国《时代》周刊评为2016年最佳发明之一

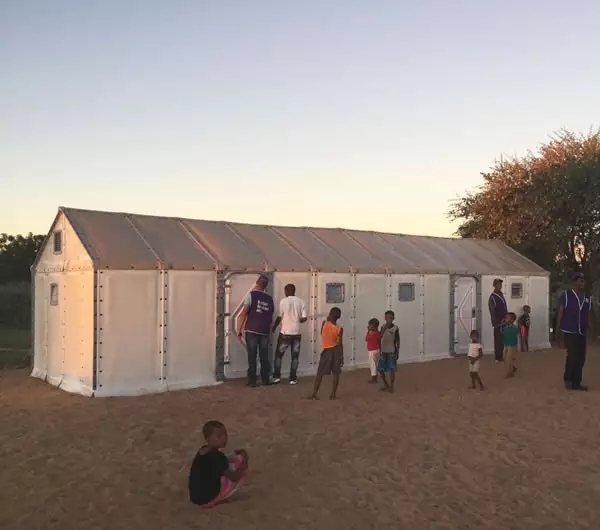

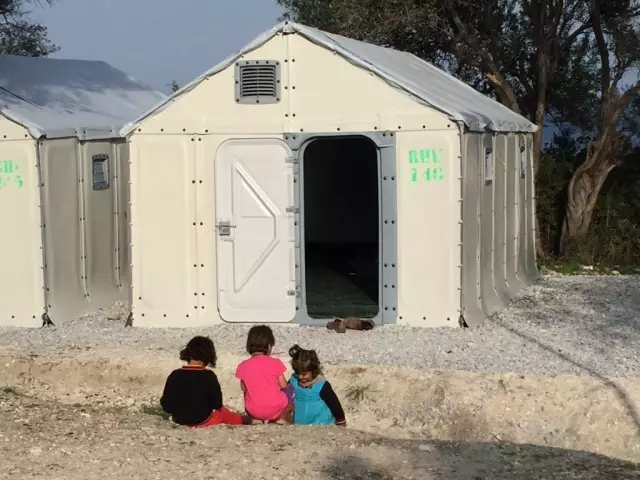

“better shelter”（“更好的庇护所”）

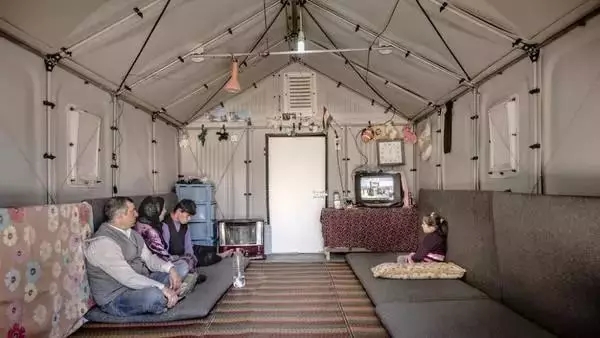

“更好的庇护所”有半刚性、不透明的墙，四个窗户、两个通风口；挑高的屋顶使得屋内居民可以站立；房门可以从内、外落锁，使得居民特别是妇女儿童在家时能更有安全感。

屋内有太阳能灯泡，由屋顶设置的太阳能板充电

在充满电的情况下能够提供4小时的照明

灯泡设置USB接口，可以为手机充电。

“更好的庇护所”比灾害条件下常用的帐篷

更安全、更耐久、更舒适，也更有人文关怀

搭建一间房子，四个人一般需要 4 小时左右

内部的空间是传统帐篷的3倍，最多可以容纳 5 人居住

太阳能发电存储的电力

保证了太阳落山后

室内仍然能有充足的供电

看似简单的临时房屋，仔细想来却不简单。因为要同时满足下列条件：

1.能够抵御风、雨、雪等天气的影响

2.便于大量生产、便于运输、便于安装与拆卸

3.更经济、更舒适、有更强的适应性

满足上述条件的好设计，才真正体现了设计师的巧思。而这些巧思，从专利技术中就可以找到：

轻质&承载能力强

主要的解决方案包括：采用轻型金属框架，或者直接为轻质墙。

• 采用框架结构承载时，墙板、屋面板可以采用轻型的甚至是半刚性的材料（如轻质的保温板）

• 采用轻质墙承载时，墙体要轻质的同时满足一定的强度和刚度。

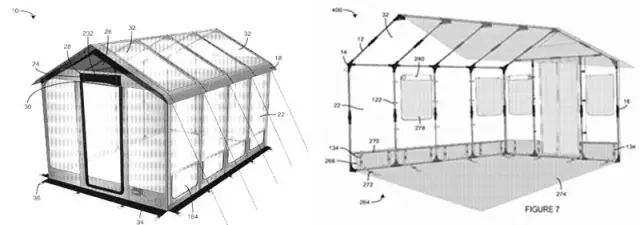

美国专利申请（公开号：US2013276382 A1）采用的即是模块化框架结构，如下图所示。

金属框架的杆件之间采用预先加工好的节点连接件连接，安装方便快捷。

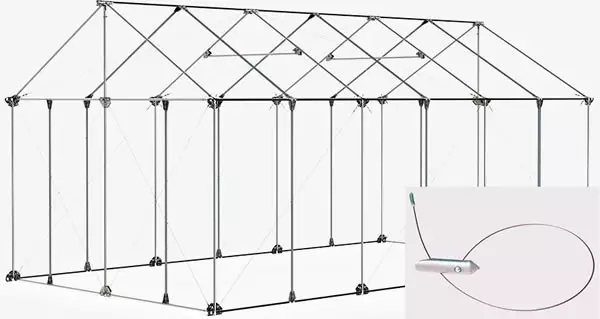

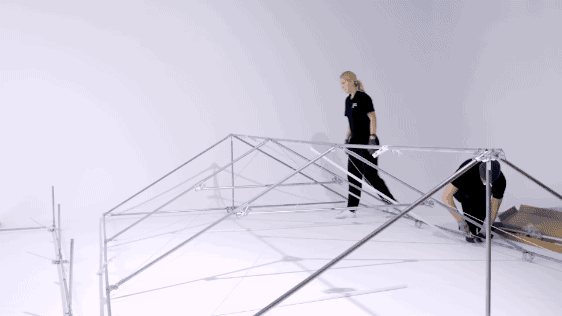

“更好的庇护所”就是采用类似该专利申请的框架结构，具有轻质但坚固的镀锌钢框架，可以锚固到地上（如下图所示），整个结构的预期寿命为三年。

便于运输

主要解决方案包括：采用折叠、收束等方式。将结构缩小以便运输，再在现场组装。

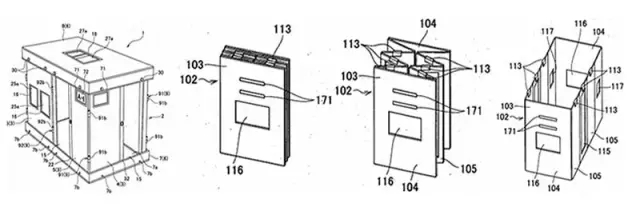

世界知识产权组织的公开的专利申请（公开号WO2007063651A1）中的临时建筑就采用了墙板可以折叠的方式，组装时用间隔件固定在地板上。

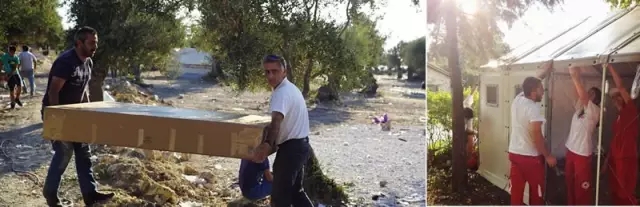

“更好的庇护所”采用的是平板包装，与宜家的常见的家具类似由两个平板，包装运输，可以由4个人抬起，包装内还包括了所有组装需要的工具和说明手册。

模块化

标准化、模块化是满足大规模生产和快速安装的前提。

中国的发明专利申请（公开号：CN104781481A）中的集装箱建筑，兼具标准化、便于运输、便于组装的特点。集装箱建筑物是近年来的热点之一，通常由单独的钢制集装箱组装，对常用的货运集装箱进行改装，形成基本的模块化单元，并可根据需求由一个或多个集装箱单元相互连接成为单层、多层建筑物。

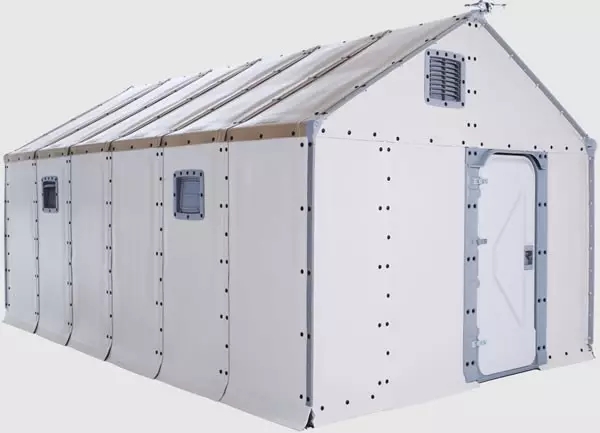

“更好的庇护所”也采用模块化设计。门窗可以根据需求布置在不同的位置，比如，屋子的长边或短边；竖直设置的墙和高的屋顶使得屋内能够放置床、桌子、架子以及医疗器械等；用户也可以根据自己的需求加长或者缩短整个结构；结构框架可以根据需求由当地的材料覆盖，损坏的部件也可以在不用破坏整体结构的情况下替换。

《时代》杂志强调了“更好的庇护所”的灵活性，可以容易的根据需要被改装。

在非洲、欧洲、中东及亚洲，大部分“更好的庇护所”被用于难民或IDP露营地的临时居所；

在尼泊尔，被改建为临时医院

在希腊，被用作创新中心

建筑行业是传统行业，建筑的设计和建造在很多人眼中也不是“高科技”。但正是一些材料、节点、填充、布局一些细节的改变，加上设计师的人文关怀、人道主义情怀，就能够在满足诸多限制条件的同时，最大限度的创造舒适与便捷，让每个人，哪怕是漂泊在外的难民，也能够过上更有尊严的生活。
